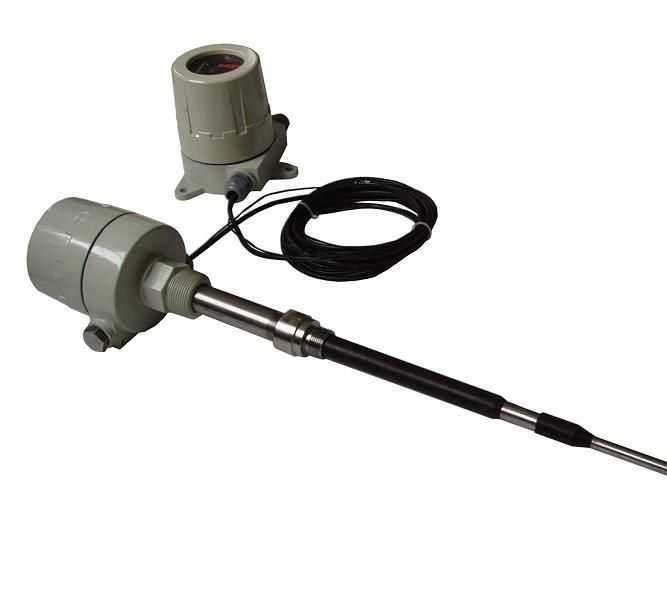

- 商品名稱：射頻導納物位控制器
- 添加時間：2019-10-22 15:06:00
- 推薦度：
產品說明:
工作原理
BIN-DETECTOR®物位控制器是利用相位移動檢測技術來探測被測料倉內有無料位的。控制器電子線路中的石英電子振蕩器產生一個無線電發射頻譜范圍之內的固定頻率高頻正弦波信號。該高頻振蕩信號被分為二路，一路直接送往探測J棒，另一路經過一個電壓跟隨器后送往防粘附保護電J。相位檢測器將反饋自探測J棒的檢測信號與基本信號進行相位比較。由于任何被測物料的介電常數和導電率與空氣相比，多少總有差別，所以當探測J棒接觸到物料時，檢測信號的電抗（包括容抗和阻抗）就會發生變化，電抗的變化又引起探測J棒上檢測信號的相位發生變化；因此，檢測信號與基準信號的相位差也隨之發生變化，該相位差的變化經過處理后，驅動輸出電路，發出報警信號。由于電抗的倒數就是導納，檢測信號的頻率又在無線電發射頻譜之內，所以我們把這類物位控制器稱為射頻導納物位控制器，而RF則為無線電頻率的英語譯音“Radio Frequency”的縮寫。
射頻導納式物位控制器是怎樣克服粘附層對探測過程的影響呢? 前面已經講過，高頻振蕩信號一路直接送往探測J棒，另一路經過一個電壓跟隨器后送往防粘附保護電J，由于電壓跟隨器就是一個1:1的電壓放大器，所以探測J棒上的信號與保護電J上的信號相比較，其大小、相位都是一樣的，但二者之間相互又是立的；前者參與檢測，后者不參與檢測。當有物料粘附在探頭上時，物料在保護電J與被測料倉的倉壁之間構成了一個電容，而保護電J上的高頻振蕩信號就會使該電容趨于飽和；該電容飽和之后，保護電J周圍物料的電勢就等于保護電J上的電勢，也就等于探測J棒上的電勢，因此探測J棒上的高頻檢測信號無法通過物料粘附層流向倉壁——因為產生電流的流動一定要有電位差。RF系列射頻導納物位控制器就是利用等電勢原理，C底消除了物料粘附層對探測過程的影響。只有當探頭真正接觸到大量接地物料（無論是干物料，還是液體物料）時，探測J棒上的高頻檢測信號才會繞過飽和區流向倉壁，從而指示料位的存在，發出報警信號。
特點
BIN-DETECTOR®物位控制器系列的二步校準和在線測試功能，將為您節省大量的時間和金錢。而高質量的波峰焊接固態電子線路和高壓注塑成型的擁有抗粘附保護電J的探頭正是RF系列物位控制器的制造特點，它們使得控制器更加可靠。
在線測試功能
在線測試過程通過一個Test按鍵來完成，這一特點將使您大大減少因物料外溢及因散發性有毒有害物料外溢引起的各種不
必要的麻煩。這一XJ技術的采用使您在危險場合不用拆卸儀表，就可以放心地對安裝在料倉上的RF物位控制器進行在線模擬測試。
高質量的結構
BIN-DETECTOR®所有標準外殼都采用鋁合金硬模壓制而成，表面噴涂聚脂漆。RF系列探頭適合－60℃～＋260℃的工作環
境，放心、堅固、可靠。儀表電子線路采用雙面印刷線路板，并以波峰焊焊接，每臺儀表出廠前均經過嚴格的測試。
RF系列的其他特點
二年的質保期
適用于檢測顆粒、飛灰、導電（非導電）液體、粘稠物料等各種場合
DIP靈敏度調節開關和延遲時間設置開關
探頭可在現場直接加長
適合高溫及振動場合的分離型儀表
探頭簡介
BIN-DETECTOR®具有用多種材料制成的探頭系列，它們能滿足大部分探測過程的需要。聚苯硫醚塑料（Ryton）和316不銹鋼是常用的材料。Ryton是一種耐用的工程塑料，耐腐蝕性J強。如果Ryton和不銹鋼仍不能滿足測量要求，則可采用外套Kynar護套的探頭。
RF探頭安裝在貯罐D部時，端部大可加長至1.5米，如果需要更長，可采用管子進行根部加長。而RF8000系列的繩式探頭大長度可達13.5米。
探頭附件
這些附件有的安裝在探頭上，可提高靈敏度以適應檢測低介電常數物料；有的安裝在探頭上，可增加探頭長度，當探頭不夠長時使用。
