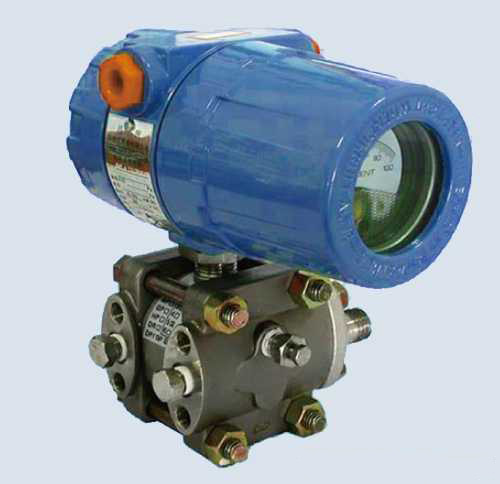

- 商品名稱：SWP-T51 系列差壓變送器
- 添加時間：2019-10-22 15:21:34
- 推薦度：
產品說明: |
| SWP-T51系列差壓變送器采用sjXJ技術開 發制造的具有******性能的新型差壓變送器，采用******密封的δ室作為傳感元件，無機械運動部件從而 提高了可靠性。差壓變送器可以準確地測量低表壓、 真空、液位、比重和流量。廣泛應用于石油、化工、 紡織、電力、食品、造紙、藥業等工業L。 技術特點 精度高，穩定性好 二線制。 小型化，重量輕，堅固抗振 量程，零點外部連續可調 無機械運動部件，工作可靠，維護簡便 單向過載保護特性好 全系列統一結構，零部件互換性強 防爆結構，全天候使用 工作原理 被測介質的高低壓力分別進入測量元件的高低壓室，作用于隔離膜片上，填充液把兩隔離膜片的壓 力信號傳送到中芯測量膜片上，中芯測量膜片是一個張緊的彈性元件，作用在其上的兩側壓力差使中芯 測量膜片產生一個對應于壓力差的變形，其變形位移與所測壓力差成正比，這個位移使電容J板產生相應的電容變化，電子線路檢測到這一電容變化并放大轉換成對應的電流信號。如果低壓室通大氣，高壓室接被測介質這時就可測得介質的相對壓力。同樣，如果低壓室為真空，高壓室接被測介質這時就可測得介質的J對壓力。 電路原 電氣連接 技術參數 產品系列規格 序號M稱 型號測量范圍大工作壓力（MPa）精度等J1基本性差壓變送器SWP-51DP0-1~6KPa6.90.20-6 KPa ~1MPa140.52高靜壓型差壓變送器SWP-T51HP0-6 KPa ~2.5MPa320.250.53微差壓型差壓變送器SWP-T51DR0-125~1250Pa6.00.54差壓流量變送器SWP-T51DL0-1~6KPa6.90.250-6~250KPa140.55遠傳差壓變送器SWP-T51DP0-6~250KPa 0.5遠傳壓力變送器SWP-T51GP0-0.16~10MPa6相對壓力變送器SWP-T51GP0-1KPa~40MPa 0.250.57J對壓力變送器SWP-T51AP0-6KPa~10MPa 0.250.58液位變送器SWP-T51LT0-6KPa~1MPa2.50.250.5變送器型號命M 型號代碼說明SWP-T51□□□□□ 品種DP 差壓變送器HP 高靜壓差壓變送器DP 微差壓變送器DL √ΔP差壓流量變送器AP J對差壓變送器GP 壓力變送器LT 法蘭式差壓變送器DP/GP 遠傳差壓、壓力變送器量程范圍2 0-125~1250Pa3 0-1~6KPa4 0-6~40KPa5 0-40~250KPa6 0-0.16~1MPa7 0-0.4~2.5MPa8 0-1.6~10MPa9 0-6~25MPa0 0-10~40MPa輸出E 4~20mA DCF 4~20mA DC（DR專用）J 4~20mA DC 輸出為√ΔPS 智能結構材料 法蘭接頭排氣/排氣閥隔離膜片灌充液體22 316不銹鋼316不銹鋼316不銹鋼硅油23 316不銹鋼316不銹鋼哈氏合金C-27624 316不銹鋼316不銹鋼蒙乃爾25 316不銹鋼316不銹鋼鉭33 哈氏合金C哈氏合金C哈氏合金C-27635 哈氏合金C哈氏合金C鉭44 蒙乃爾蒙乃爾蒙乃爾附加功能M10-100%線性指示M20-100%平方根指示數M331/2LCD數字顯示器B1管裝彎支架B2板裝彎支架B3管裝平支架D1壓力室泄放閥位于上部D2壓力室泄放閥位于下部不注NPT1/2錐管陰螺紋連接塊C1NPT1/2引壓接頭、后部焊接Φ14引壓管C2M20×1.5丁字形陽螺紋連接塊C2M20×1.5丁字形螺紋連接塊另加丁字形接頭D隔爆型 Exd Ⅱ BT4I本安型 Exia Ⅱ CT6一、基型變送器 構造與外形尺寸 |
